نقد و بررسی مادربرد ایسوس مدل PRIME H610M-A D4

مادربرد ایسوس مدل PRIME H610M-A D4، یکی از بهترین مدل‌های مادربرد‌ در سری PRIME می‌باشد که توسط شرکت ایسوس طراحی و تولید شده است.با استفاده از این مادربرد می‌توانید از تمام قدرت پردازنده‌های سری Core، Celeron و Pentium Gold بهره‌مندشوید.کمپانی ایسوس در طراحی و ساخت این مادربرد نهایت دقت را بکار برده و راهکارهای زیادی را برای انتقال برق،شخصی سازی هوشمند و دفع حرارت را برای این مادربرد در نظر گرفته است.شرکت ایسوس برای این مادربرد چیپست H610 و سوکت LGA 1700 را در نظر گرفته که قابلیت سازگاری با نسل دوازدهم پردازنده‌های شرکت اینتل را دارد.نکته قابل توجه برای مشتریان این است که این مادربرد قابلیت پشتیبانی از اورکلاک را ندارد.همچنین در شکل زیر سیستم برق رسانی این مادربرد را می‌توانید مشاهده کنید.

• پلتفرم: Intel
• فرم ظاهری: M-ATX
• چیپست: H610
• سوکت پردازنده: LGA1700
• نسل پردازنده: نسل دوازدهم
• حداکثر حجم حافظه: 64 گیگابایت
• حداکثر فرکانس حافظه: 3200 مگاهرتز

بهینه‌سازی همه جانبه مصرف انرژی

در قسمت EPU-Energy Processing Unit (واحد پردازش انرژی) به این صورت است که به صورت خودکار مصرف انرژی را بهینه کرده و با قابلیت Away ذخیره سازی انرژی را به بهترین شکل ممکن انجام می‌دهد.قابلیت Away (تنظیمات هوشمندی که کنترلرهای بلااستفاده پنل I/O را خاموش می‌کند).همچنین از طریق بایوس UEFI یا نرم‌افزار Fan Xpert 2+ می‌توانید قابلیت‌های متنوع خنک کنندگی این مادربرد را کنترل کنید.در قسمت بعدی به منابع متعدد سنجش گرما می‌پردازیم.

منابع متعدد سنجش گرما

کاربران می‌توانند با استفاده از نرم‌افزار Fan Xpert دمای کارت گرافیک را کنترل و همچنین درجه حرارت CPU و کارت گرافیک را به هنگام اجراکردن برنامه‌های پردازشی سنگین و یا امور گرافیکی بالا را کنترل و مدیریت کنید.همچنین در این مادربرد هرکدام از هدرها قابلیت ارتباط با سه حسگر حرارتی را دارد.در قسمت بعدی به مشخصات هت‌سینگ می‌پردازیم.

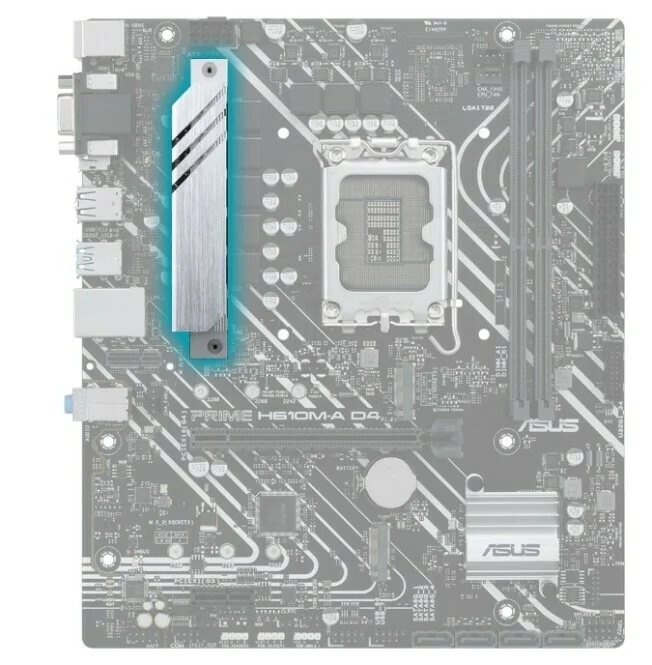

هیت‌سینک VRM و پد حرارتی

کمپانی ایسوس برای این مادربرد از هیت‌سینک اختصاصی ماژول تنظیم ولتاژ (VRM) استفاده کرده که باعث می‌شود گرما از ماسفت‌ها عبور کرده و بر اثر افزایش حرارت بر عملکرد مادربرد تاثیر منفی نمی‌گذارد.در بخش بعدی به توضیحات هدر می‌پردازیم.

هدرها

شرکت سازنده این قطعه را به یک هدر 4 پین فن پردازنده و دو عدد هدر فن چهار پین برای کیس تجهیز کرده است.کاربران می‌توانند هر کدام از هدرها را به حسگرهای حرارتی قابل تنظیم ارتباط دهند تا میزان عملکرد آنها با توجه به بار سیستن تنظیم شود.این قابلیت با استفاده از نرم‌افزار Fan Xpert 2+ یا بایوس UEFI قابل اجرا می‌باشد.در قسمت بعدی به مشخصات حتفظه و ذخیره سازی می‌پردازیم.

حافظه و ذخیره سازی

مادربرد ایسوس مدل PRIME H610M-A D4، از نظر ساختار حافظه‌ای دارای دوکانال با استفاده از دو ماژول حافظه رم طراحی شده است.حافظه RAM از نوع DDR4 و با قابلیت پشتیبانی حداکثری 64 گیگابایتی یکی از بهترین مادربردهای ایسوس می‌باشد.طبق بررسی کارشناسان فنی پلازا دیجیتالاین مادربرد از اسلات‌های رم از نوع M.2 نسل چهارم PCIe برخوردار بوده و با SSD RAID نیز سازگاری کامل دارد.طبق اعلام شرکت سازنده حداکثر فرکانس پشتیبانی شده این مادربرد برابر است با 3200 مگاهرتز و حداقل آن توسط اسلات‌های DDR4 برابر است با 2133 مگاهرتز.همچنین مادربردهای سری Prime ایسوس علاوه‌بر پروفایل حافظه XMP اینتل قابلیت پشتیبانی از فناوری OptiMem II را نیز دارا می‌باشد.همچنین این مادربرد علاوه‌بر 4 درگاه SATA، دارای 2 عدد اسلات M.2 از نوع M Key با قابلیت پشتیبانی از PCIe 3.0 می‌باشد که سرعت انتقال داده‌ها در آن 32 گیگابایت نیز می‌باشد.در بخش بعدی به نوع اتصالات این مادربرد می‌پردازیم.

اتصالات

مادربرد ایسوس مدل PRIME H610M-A D4، دارای شش عدد درگاه USB که در قسمت عقب، شامل ۲ درگاه USB 3.2 نسل دو (تایپ A) و ۴ درگاه USB 2.0 (تایپ A)، و پنج درگاه در جلو شامل یک هدر USB 3.2 Gen 1 با پشتیبانی از ۲ درگاه USB 3.2 (تایپ A) و دو هدر با پشتیبانی از ۳ درگاه USB 2.0 (تایپ A) است.

اسلات‌های توسعه مادربرد ایسوس PRIME H610M-A D4

یک اسلات PCIe نسل چهار X16 برای پردازنده‌های نسل ۱۲ اینتل، یک اسلات PCIe نسل سه (x1) برای چیپست H610 اینتل.

PCIe 4.0:مادربرد ایسوس PRIME H610M-A D4 به صورت اختصاصی و ویژه برای پردازنده‌های نسل دوازدهم اینتل ساخته شده‌ است و با بهره‌مندی از رابط PCIe 4.0، از جدیدترین کارت‌های گرافیک پشتیبانی می‌کند.در بخش بعدی به توضیحات بایوس آن می‌پردازیم.

بایوس UEFI

بایوس معروف و معتبر ایسوس تمامی امکاناتی که کاربران نیاز دارند می‌تواند فراهم کند و قابلیت‌هایی که برای تنظیم و یا تقویت سیستم خودنیاز دارید با استفاده از این بایوس امکان‌پذیر می‌باشد.همچنین برای کسانی که به تازگی وارد عرصه اسمبل کردن سیستم شده‌اند گزینه‌های هوشمند و ساده‌سازی آن بهترین راه حل ممکن می‌باشد و برای افراد حرفه‌ای گزینه‌های پیشرفته و تخصصی مناسب می‌باشد.حال در قسمت بعدی به توضیحات گزینه‌های آسان و پیشرفته نیز می‌پردازیم.

حالت آسان (EZ Mode): در این حالت تنظیمات و اطلاعات مهم و اساسی روی صفحه به نمایش در می‌آیند و قابلیت راهنمای تعبیه شده در آن به شما کمک می‌کند به راحتی تنظیمات موردنیاز خود را اعمال کنید.برای مثال شما می‌توانید با استفاده از رابط گرافیکی عملکرد هر فن را با چرخاندن یک منحنی تنظیم کنید یا کارایی ماژول‌های رم را تنها با یک کلیک افزایش دهید.

حالت پیشرفته (Advanced Mode): UEFI با رابط کاربری آسان و پیشرفته خود کنترل کامل سیستم را به شما می‌سپارد و قابلیت‌های پیچیده آن به شما امکان می‌دهند (در صورت داشتن اطلاعات کافی) با دست‌کاری سیستم از بیشترین توان آن بهره ببرید. می‌توانید با قابلیت جستجوی آن تنظیمات دلخواه خود را پیدا کنید و با استفاده از پروفایل کاربری ایسوس، پیکربندی سیستم خود را به سایر نسخه‌های بایوس یا سیستم سایر کاربران انتقال دهید.در قسمت بعدی به توضیحات نورپردازی RGB می‌پردازیم.

نورپردازی RGB

با استفاده از نرم‌افزار Aura Sync می‌توانید نورپردازی RGB خود را به دلخواه کنترل و تنظیم نمایید.همچنین تعدادی حالت‌های پیش فرض در این قسمت طراحی شده که شما می‌تواند با تغییر دادن آنها و تبدیل به حالت‌های انتخابی، سیستم خودرا زیباتر و جذاب‌تر کنید.این نورپردازی با تمام سخت‌افزارهایی که از Aura Sync پشتیبانی می‌کنند هماهنگی دارد. نسل دوم هدرهای Adressable RGB می‌توانند تعداد LEDهای قطعات متصل به خود را بسنجند و به نرم‌افزار امکان دهند نورپردازی آن‌ها را به خوبی مدیریت کند. این هدرها با نسل‌های قبلی سخت‌افزارهای RGB Aura Sync هم سازگاری دارند.
